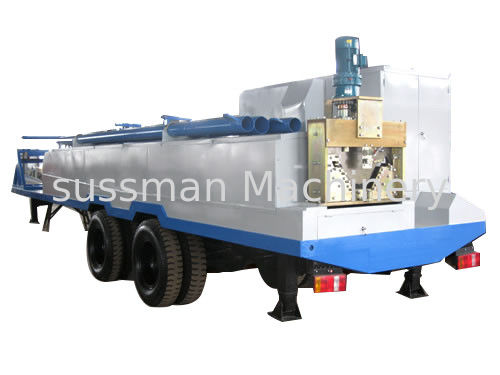

Máy cắt thủy lực K Style Long Span Roll Forming cho kho
Thông số kỹ thuật
Kích thước: | 8900mm × 2250mm × 2300mm | |
Tổng khối lượng: | khoảng 8 T | |
Trạm lăn | 13 bước | |
Tổng công suất động cơ (15 kw) | Hình thành | 5,5 kw |
Uốn | 4.0 kw | |
Cắt | 4.0 kw | |
Đường may | 1,5 kw | |
Tốc độ làm việc | Hình thành | 15m / phút |
Uốn | 13m / phút | |
Đường may | 6 m / phút | |
Lưỡi cắt | Di chuyển Cr12 | |
Chế độ cắt | Thủy lực | |
Chất liệu của con lăn: | Thép 45 #, dập tắt HRC 58-62 | |
Vật liệu của trục | Thép 45 #, dập tắt HRC 58-62 | |
Kiểm soát | PLC (kiểu nút) | |
Nguồn cấp | 220 V / 60 HZ / 3 GIAI ĐOẠN |
Quy trình công nghệ
Uncoiling ăn thức ăn & san lấp mặt bằng --- cuộn tạo hình cắt giảm sản phẩm
Linh kiện máy
Tên | Sử dụng | Q ty |
Máy khử mùi (trục lõi và giá đỡ) | Giữ và cho ăn cuộn | 1 |
Máy may | Lắp ráp các tấm | 1 |
Tấm nôi thẳng | Hỗ trợ tấm | số 8 |
Tấm nôi | Hỗ trợ tấm | số 8 |
Tấm thẳng cái nôi bên | Hỗ trợ tấm | số 8 |
Đình chỉ | Nâng mái vòm | 1 |
Kẹp | Tấm mồi | số 8 |
Móc áo | Nâng mái vòm | số 8 |
Hướng dẫn sử dụng kìm siêu | Tấm mồi | 1 |
VCD | Dạy khách hàng cách sản xuất | 1 |
Xích lái | Để lăn bánh răng | 3 M |
Chuỗi nửa phần | Như phụ tùng | 5 |
Chuỗi toàn bộ phần | Như phụ tùng | 3 |
Cuốn sách hướng dẫn | Để hướng dẫn bạn cách sử dụng máy | 1 |
Máy tính thủ công (thiết bị cảm biến điện) | Đo chiều dài bằng tay | 1 |
Tay quay | Để tăng và giảm máy | 2 |
Sáp Ba Lan | Bảo trì | 1 |
Chi tiết của từng thành phần
Trang trí thủy lực 15 tấn với cuộn xe
(1) Chuyển động cắt: dừng cắt
(2) Chất liệu của lưỡi cắt: CR12mov có xử lý nhiệt
(3) Đo chiều dài: Đo chiều dài tự động
(4) Dung sai chiều dài: +/- 1,5mm
(1) nguồn điện: 415V, 50Hz, 3Phase
(2) đo chiều dài tự động
(3) đo số lượng tự động
(4) máy tính được sử dụng để kiểm soát chiều dài và số lượng. Máy sẽ tự động cắt theo chiều dài và dừng sau đó đạt được số lượng yêu cầu
(5) độ chính xác chiều dài có thể được sửa đổi dễ dàng
(6) bảng điều khiển: công tắc loại nút và màn hình cảm ứng
(7) đơn vị chiều dài: milimét (bật bảng điều khiển)
Nó thông qua thép hàn và con lăn được hỗ trợ để truyền các sản phẩm.
Kích thước: 2000 * 1000 * 1000mm, 2 miếng
