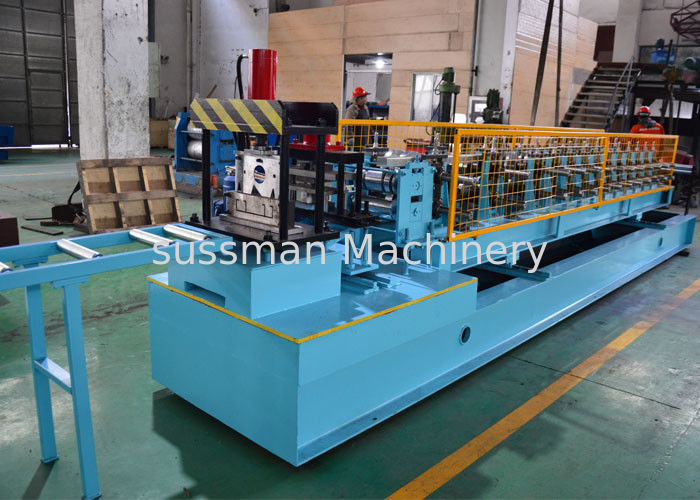

Những máy xà gồ này được sản xuất bởi các nguyên liệu thô được phê duyệt chất lượng theo các kỹ thuật chuyên nghiệp giàu kinh nghiệm của chúng tôi. Các xà gồ được cung cấp được sử dụng rộng rãi trong việc xây dựng các tòa nhà và có thể được thực hiện trong các hình dạng, kích cỡ và độ dày khác nhau.
Vật liệu của cuộn dây | Độ dày vật liệu | 1,5-3,0mm |
Chiều rộng | từ 80mm đến 300mm | |
Chiều cao | 40-100mm | |
Máy khử mùi | Cân nặng | 3 tấn trang trí thủ công |
Hệ thống hình thành | Tốc độ lăn | 0-12 m / phút |
Trạm lăn | Khoảng 18 trạm hình thành | |
Vật liệu con lăn | Thép Gcr15 có khả năng dập tắt | |
Vật liệu trục | Đường kính thép 45 # Trục 76mm | |
Động cơ chính | 11KW | |
Cắt thủy lực | 7.5KW | |
Hệ thống cắt | Vật liệu cắt | CR12 với điều trị dập tắt |
Độ cứng | HRC58-62 | |
Lòng khoan dung | + -1,5mm | |
Lưỡi cắt | 1 bộ lưỡi cắt | |
Hệ thống điều khiển điện | Nguồn điện | 380V, 50HZ, 3phase |
Hệ thống điều khiển | PLC có màn hình cảm ứng | |
Cân nặng | Khoảng 6 tấn | |
Đường lái xe | Chuỗi điều khiển |
Thông số kỹ thuật của CZ Purlin
Tên thiết bị | Số lượng |
Unciler 3T thụ động | 1 bộ |
Máy tạo cuộn chính | 1 bộ |
Cắt thủy lực | 1 bộ |
Đấm thủy lực | 1 bộ |
Trạm thủy lực | 1 bộ |
Bàn ra 4 mét | 1 bộ |
Hộp điều khiển | 1 đơn vị |
Luồng làm việc
Cho ăn đồ ăn vặt với hướng dẫn cuộn hình thành ---- đấm và cắt bàn ăn
Mỗi bộ phận của máy
Khử rung thụ động 1.3T
Đường kính: mở rộng 460-520mm.
Công suất: 3000kg
Chiều rộng cuộn tối đa: 500mm
2. Thiết bị phát
Đặt nguyên liệu thô (tấm thép) qua bãi biển để sản xuất và gia công, 4 xuống và 3 lên, nó có thể đảm bảo rằng các sản phẩm gọn gàng, song song và mọi thứ đều đồng nhất.
7 cuộn san bằng, 3 cuộn lên và 4 cuộn xuống
Đường kính Ø 76mm, chrome và xử lý nhiệt HRC60 để đảm bảo bề mặt nhẵn.
3. Thiết bị đục lỗ
Nó thông qua các ổ đĩa thủy lực và vị trí tự động để quyết định
kích thước và cắt các sản phẩm mục tiêu
Linh kiện: Nó chứa một bộ lưỡi cắt, một xi lanh thủy lực và một máy cắt
Vật liệu lưỡi cắt: Thép Cr12 Mov có tính xử lý cao
áp suất trạm thủy lực: 20 MPa
Cuộn thủy lực: 46 #
4. Hộp điều khiển:
(1) Nhà cung cấp điện: 380V, 50 Hz, 3Phase (được điều chỉnh theo yêu cầu)
(2). Bảng điều khiển: Công tắc loại nút và màn hình cảm ứng
(3) Ngôn ngữ trong màn hình cảm ứng: tiếng Anh và tiếng Trung Quốc
(4) Đo chiều dài và số lượng tự động.
(5) Chiều dài và số lượng được điều khiển bởi PLC.
(6) Độ chính xác chiều dài có thể được sửa đổi dễ dàng.
Nếu có bất kỳ máy tùy chỉnh nào khác mà bạn quan tâm, xin vui lòng liên hệ với chúng tôi để thảo luận thêm. Chúng tôi sẽ cung cấp cho bạn giải pháp máy phù hợp nhất cho thị trường của bạn.
