7.5KW Stud và Track Roll Forming Machine Thép ánh sáng Keel Roll Forming Machine Chain Drive
1. Thông số kỹ thuật
Mục NO | Sự miêu tả | Đặc tả được cung cấp |
1.1 | Trạm con lăn | Khoảng 13 trạm |
1,2 | Vôn | 380V, 50HZ, 3 pha |
1,3 | Nguyên liệu thô | Cuộn mạ kẽm G550 |
1,4 | Cán độ dày | 0,5-1,0mm |
1,5 | Thứ nguyên | 4500 × 800 × 1200 (mm) |
1,6 | Công suất động cơ chính | 7,5kw |
1,7 | Vật liệu lăn | Thép 45 #, phủ chrome, dập tắt |
1,8 | Đường kính trục | Φ60mm, vật liệu là 45 # forge thép |
1,9 | truyền tải | Theo chuỗi 1 inch |
1,10 | PLC | Thương hiệu Panasonic |
1,11 | Chất liệu của chuỗi | 45 # thép rèn với tần số dập tắt, 12A |
1,12 | Vật liệu cắt | Cr12Mov với quench HRC58-62 ° |
1,13 | Lòng khoan dung | 6m + -1,5mm |
1,14 | Khung | H loại thép |
2. Luồng công việc
Decoiler --- Cho ăn với hướng dẫn ----- Cuộn hình --- Dừng cắt - Thu thập sản phẩm
3. Linh kiện máy
3Tdecoiler | 1 bộ |
Thiết bị cắt thủy lực | 1 bộ |
Máy cán chính | 1 bộ |
Hệ thống hộp điều khiển | 1 đơn vị |
Ra bàn | 2 đơn vị |
Hộp công cụ | 1 gói hàng |
4. Đặc điểm của dây chuyền sản xuất
1) Trực tiếp nhập dữ liệu trên màn hình cảm ứng, nó hoạt động dễ dàng.
2) Tự động liên tục sản xuất sản phẩm chất lượng cao với PLC.
3) Tiết kiệm thời gian và chi phí do tốc độ cao chạy với hệ thống thủy lực.
4) thiết kế chuyên nghiệp cho sản xuất tấm lợp & tường
5) Khách hàng quyết định hồ sơ của sản phẩm.

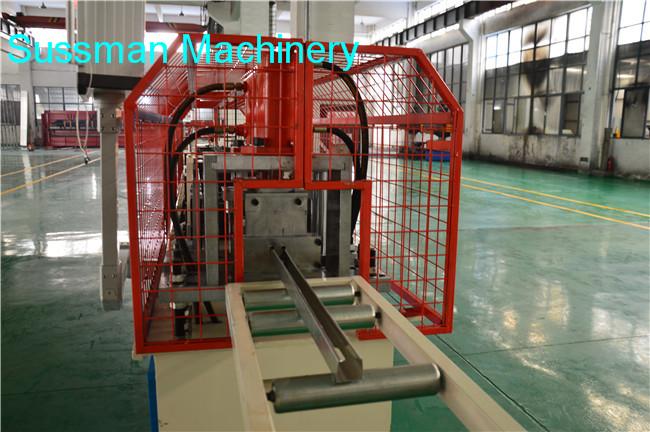

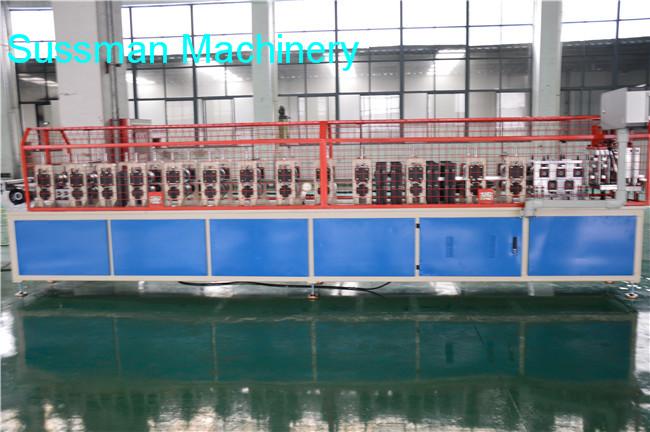

5. hình ảnh máy
Liên lạc chúng tôi bất cứ lúc nào
